Paine-eromittauksen tulos riippuu siitä, mille julkisivulle mittari asennetaan. Tuulen puoleinen seinä ja suojan puoleinen seinä voivat näyttää samaan aikaan aivan eri lukemia. Mikroilmastosimulointi näyttää ennen asennusta, miten vallitsevat tuulensuunnat painavat rakennuksen eri puolia, ja auttaa valitsemaan mittauspisteet niin, että tuloksia voi tulkita.

Sama rakennus, eri seinä, eri tulos

Testasimme blogisarjan kolmannessa osassa, miten tuuli vaikuttaa paine-eromittaukseen. Mittasimme saman rakennuksen kaikkia neljää julkisivua yhtä aikaa. Tuulen puoleisella seinällä mittari näytti suurempaa alipainetta, ja suojan puoleisella seinällä paine-ero pieneni tai kääntyi jopa ylipaineeksi, vaikka sisäpaine pysyi lähes samana.

Testissä oli myös toinen opetus. Tuulitieto tuli lentoasemalta noin 30 kilometrin päästä, joten tuulen suunnasta ja voimasta mittauskohteessa ei voinut tehdä tarkkoja johtopäätöksiä. Ympäröivät rakennukset, puusto ja maasto muuttavat tuulta juuri rakennuksen vieressä, eikä kaukana oleva sääasema näe sitä.

Mitä mikroilmastosimulointi näyttää

Mikroilmastosimulointi perustuu rakennuksen todelliseen sijaintiin ja ympäristöön. Rakennusten muodot ja sijainnit muodostetaan kartta-aineistosta, ja ilman liike rakennusten ympärillä lasketaan fysiikkaan perustuvalla mallilla. Tuloksesta näkee:

  • vallitsevat tuulensuunnat ja kuinka suuren osan ajasta kukin niistä puhaltaa
  • millä julkisivuilla tuuli aiheuttaa ylipainetta ja millä alipainetta
  • missä ilma kiihtyy, pyörteilee tai pysähtyy, usein rakennuksen kulmissa
  • missä kohdissa paine vaihtelee eniten

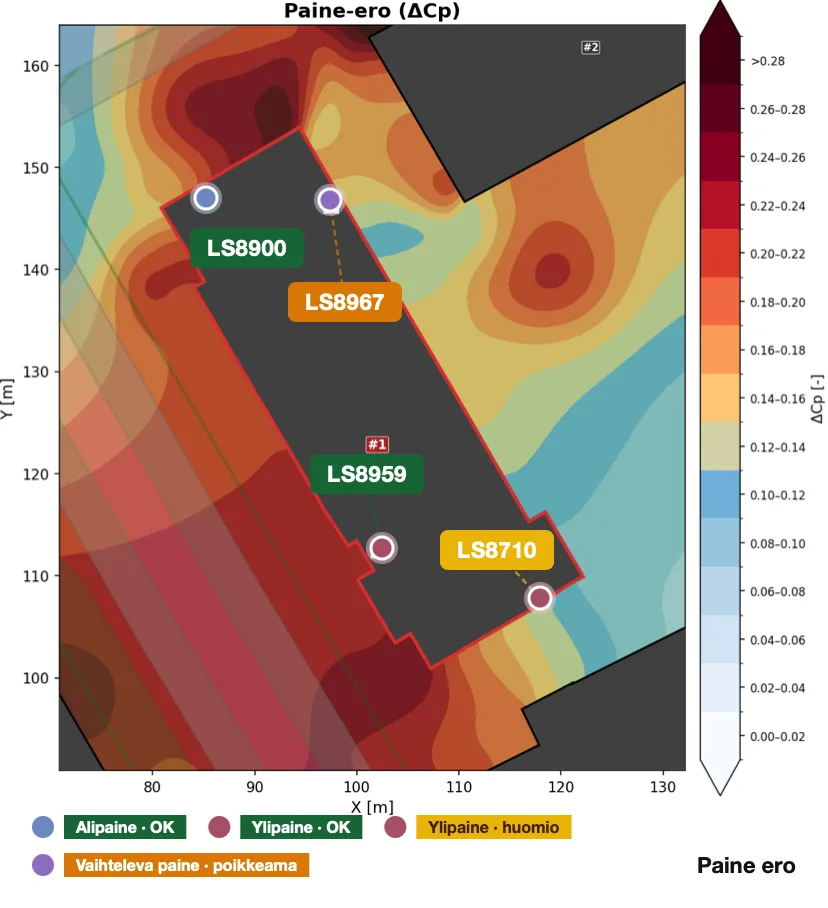

Simulointikuva: paine-eron vaihteluväli rakennuksen ympärillä ja neljän paine-eromittarin paikat.
Paine-eron vaihteluväli esimerkkikohteen ympärillä. Mitä tummempi punainen, sitä enemmän paine vaihtelee. Pisteet ovat kohteen paine-eromittarit, ja tunnuksen väri kertoo mittarin tilan.

Simuloinnista mittaussuunnitelmaksi

Kun simulointi on tehty, mittauspisteet voi valita sen perusteella eikä pelkän pohjapiirustuksen mukaan.

  • Suurimman ylipaineen kohta: julkisivu, johon vallitseva tuuli painaa eniten. Siellä tuuli työntää ulkoilmaa rakenteisiin ja kosteusriski on suurin.
  • Suurimman alipaineen kohta: julkisivu tai nurkka, jossa tuuli imee eniten. Siellä rakenteisiin kohdistuu imurasitus.
  • Vertailu kahden kohdan välillä: kun mittarit ovat rakennuksen vastakkaisilla ääripäillä, niiden ero kertoo tuulen osuuden. Se, mikä näkyy molemmissa samalla tavalla, johtuu ilmanvaihdosta tai lämpötilaerosta.

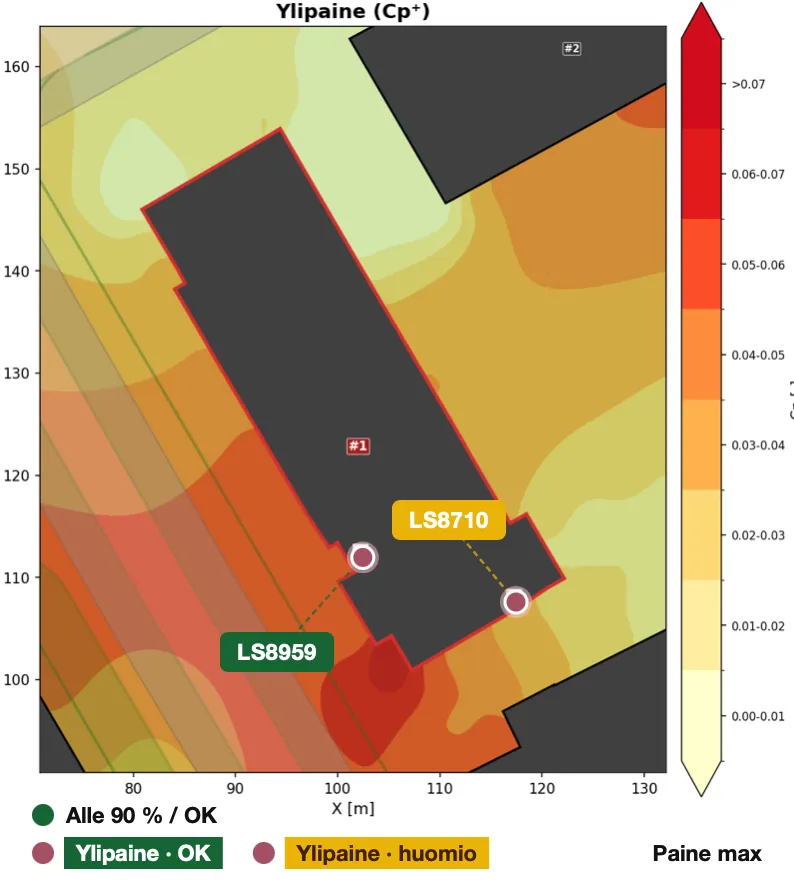

Simulointikuva: ylipaine rakennuksen ympärillä ja kaksi paine-eromittaria ylipaineen puolella.
Ylipaine samassa kohteessa. Mitä punaisempi, sitä suurempi ylipaine. Kaksi mittaria on sijoitettu ylipaineen puolelle.

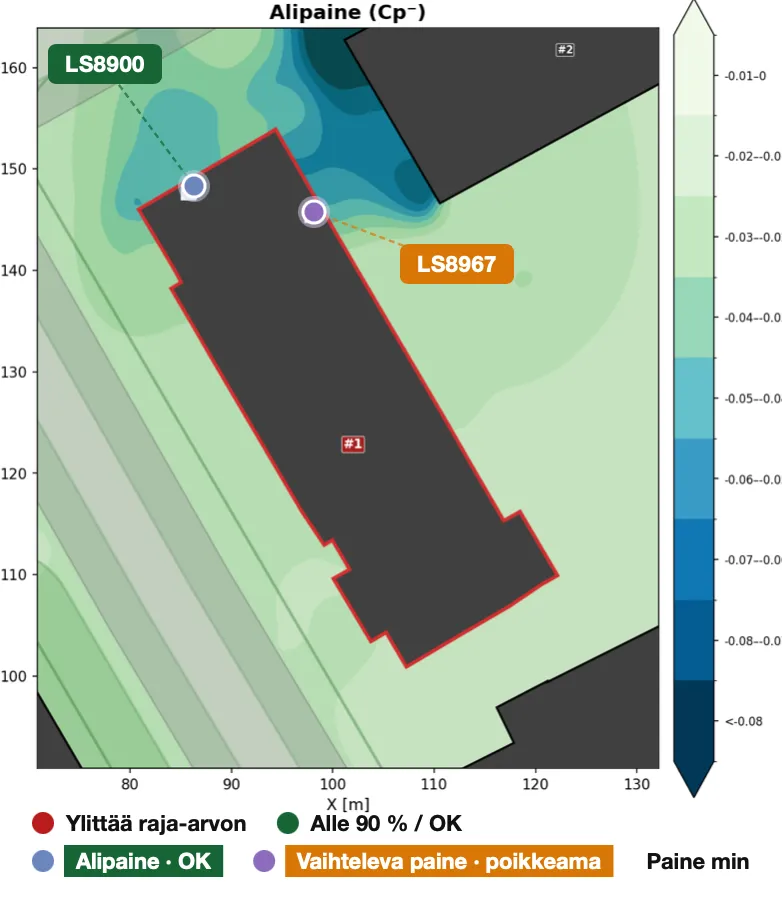

Simulointikuva: alipaine rakennuksen ympärillä ja kaksi paine-eromittaria alipaineen puolella.
Alipaine samassa kohteessa. Mitä tummempi sininen, sitä suurempi alipaine. Kaksi mittaria on sijoitettu alipaineen puolelle.

Näin mittareita tarvitaan vähemmän, ja jokaisen lukeman taustan tietää. Kun mittaustulos poikkeaa, voi tarkistaa, puhalsiko tuuli silloin simuloinnin vallitsevasta suunnasta, ennen kuin vika etsitään ilmanvaihdosta.

Simulointi ja mittaus tukevat toisiaan. Granlundin Tuomas Alinikula on verrannut simulointia omiin mittauksiinsa, ja mittaukset ovat osoittaneet saman kuin simulointi.

”Simulointi ei korvaa yksityiskohtaista kuntotutkimusta, mutta se kertoo nopeasti, mihin jatkoselvitykset kannattaa kohdistaa.”

Tuomas Alinikula, Granlund Oy

Riittää, että tiedämme osoitteen

Simulointia varten ei tarvita lähtötietoja eikä mallinnustyötä tilaajalta. Riittää, että kerrot kiinteistön osoitteen. Tulokset toimitetaan kuvina, joista mittauspisteet voi valita ennen kuin yhtään mittaria on asennettu.

Lue myös, miten mittarin sijoittelu ja korkeus vaikuttavat tulokseen.
