Miksi TVOC-mittaus on vaikeaa – ja miten tuloksia pitäisi tulkita?
TVOC-mittaus herättää usein kysymyksiä: onko 300 ppb paljon vai vähän? Onko ilma vaarallista? Miksi kaksi laitetta näyttää eri lukemia samassa tilassa? Nämä ovat hyviä kysymyksiä — ja vastaukset paljastavat jotain olennaista siitä, mitä TVOC-mittaukselta voi ja ei voi odottaa.
TVOC ei ole yksi asia — se on tuhansia
Haihtuvat orgaaniset yhdisteet, VOC, ovat valtava joukko erilaisia kemikaaleja: maalien liuottimet, siivousaineet, huonekalujen pinnoitteet, ihmisen iho ja hengitys, ruoanlaitto, kosmetiikka — kaikki tuottavat omia yhdisteitään ilmaan. Formaldehyydi, etanoli, tolueeni, asetooni ja bentseeni ovat kaikki VOC-yhdisteitä, mutta niiden kemialliset ominaisuudet, terveysvaikutukset ja vaarallisuus poikkeavat toisistaan huomattavasti.
TVOC tarkoittaa näiden kaikkien summaa — Total Volatile Organic Compounds. Ja siinä piilee ensimmäinen haaste: sensori ei tiedä, mitä yhdisteitä se mittaa. Se havaitsee muutoksen ilmassa, mutta ei pysty kertomaan, onko lähde vaarallinen rakennusmateriaali, viaton maustekastike vai deodorantti.
Absoluuttinen ppb-arvo on vaikea tulkittava
Sensorit antavat TVOC-lukeman yleensä ppb(parts per billion) tai ug/m3-yksiköissä , usein etanoliekvivalenttina. Tämä tarkoittaa käytännössä: "jos tämä signaali olisi peräisin pelkästä etanolista, sitä olisi X ppb" — mutta todellisuudessa ilmassa on kymmeniä eri yhdisteitä, joihin sensori reagoi eri herkkyyksillä. Luku on siis eräänlainen kaikkien yhdisteiden yhteinen signaali, ei yhden aineen tarkka pitoisuus.
Absoluuttisten arvojen tulkintaa vaikeuttaa myös se, että viralliset ohjearvot — kuten Suomessa STM:n asumisterveysasetuksen raja-arvot — on määritetty laboratoriomenetelmille, joissa ilmanäyte kerätään adsorbenttiputkeen ja analysoidaan tarkasti kaasumatografi-massaspektrometrillä. Jatkuvatoiminen sensori ei tee samaa asiaa: se ei erittele yhdisteitä, eikä sen antama luku ole suoraan vertailukelpoinen laboratoriomenetelmän tulokseen.
Tämä ei tarkoita, ettei sensorimittaus olisi hyödyllistä — se tarkoittaa, että sitä pitää osata tulkita oikein.
Laitteiden välinen vaihtelu on tunnistettu haaste
Toinen konkreettinen haaste liittyy sensorien yksilölliseen vaihteluun. Metalloksidisensori (MOx), jollainen useimmissa TVOC-mittalaitteissa on, reagoi ympäristön yhdisteisiin muuttamalla sähköistä vastustaan. Reaktio on herkkä paitsi itse yhdisteille, myös kosteudelle, lämpötilalle ja jokaisen sensorin yksilöllisille ominaisuuksille valmistuksesta johtuen.
Käytännössä tämä näkyy datassa selvästi. Alla on kuudesta laitteesta kerätty mittausdata samalta ajanjaksolta — kaikki laitteet samassa tilassa, kaikki mittasivat samaa ilmaa

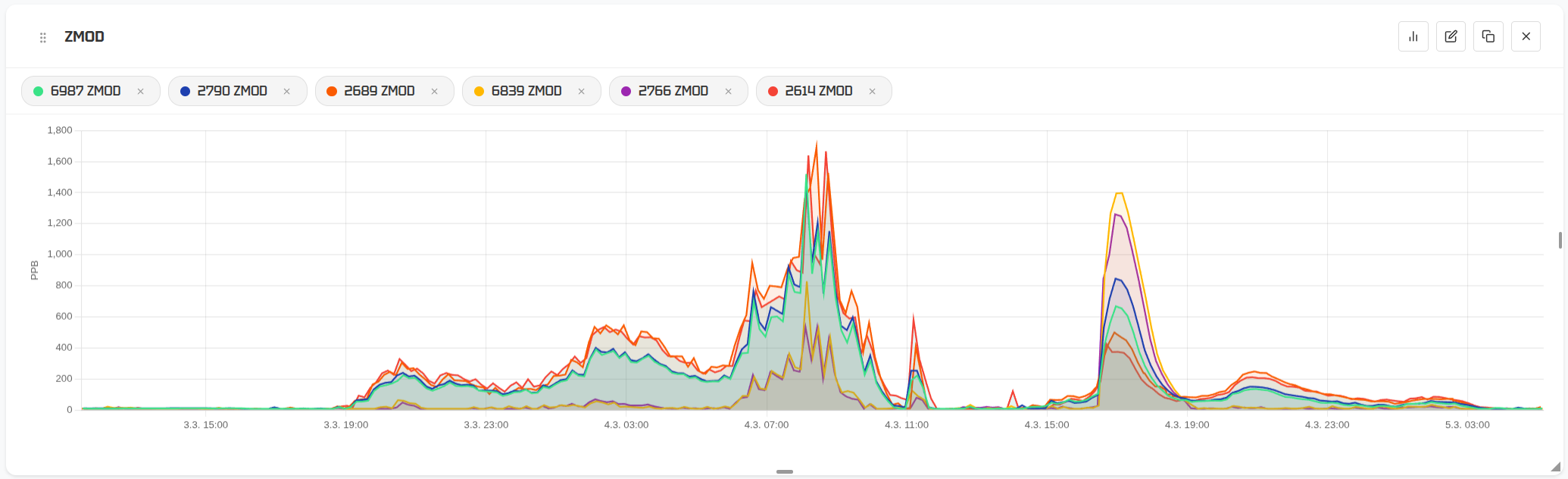

ZMOD4410 - kuuden sensorin vertailu samasta tilasta. Laitteiden väliset erot ppb-arvoissa ovat merkittävät.
Tapahtumat kyllä näkyvät kaikissa laitteissa: samat piikit, sama trendi, sama rytmi. Mutta ppb-lukemat vaihtelevat — yhdellä laite näyttää piikissä lähes 1800 ppb, toisella alle 600 ppb samasta tapahtumasta. Kumpi on oikein? Todellisuudessa kumpikaan ei ole "väärässä" siinä mielessä, että laite olisi rikki — tämä on tunnistettu ominaisuus näille sensoreille.
Lisähaasteena on että sensori joka reagoi yhdisteeseen X ensin vähiten, reagoi yhdisteeseen Y toiseksi herkimmin 12h myöhemmin.
---
Trendi on arvokkaampi tieto kuin yksittäinen lukema
Tähän mennessä voi tuntua siltä, että TVOC-mittaus on hyödytön. Ei ole — mutta sen arvo on muualla kuin absoluuttisissa arvoissa.
Se, mitä TVOC-sensori tekee luotettavasti, on muutosten havaitseminen. Kun jotain tapahtuu — ilmanvaihto heikkenee, tilaan tuodaan päästölähde, ihmiset saapuvat tai poistuvat — sensori reagoi. Tämä jatkuva, reaaliaikainen tieto on se, mitä laboratorionäyte ei pysty antamaan: yksittäinen näyte kertoo tilanteen yhdellä hetkellä, jatkuva seuranta kertoo, mitä tilassa tapahtuu ajan myötä.
Käytännön kysymykset, joihin trendidata antaa vastauksen:
Parantuuko ilmanlaatu, kun ilmanvaihto käynnistetään?
Nouseeko arvo aina tiettynä kellonaikana — voisiko syy olla toistuva toiminta tai ilmanvaihtojärjestelmän rytmi?
Onko tilassa pitkittynyt kohonnut taso uuden kaluston tai remontin jälkeen?
Eroaako jokin tila muista rakennuksen tiloista — ja onko ero pysyvä?
VOC-indeksi: työkalu juuri tähän
Kun tavoite on trendien seuranta eikä absoluuttinen pitoisuuden mittaus, VOC-indeksi on tarkoituksenmukaisempi suure kuin ppb.
Sensirionin SGP41-sensori, joka on mukana kaikissa vuoden 2023 jälkeen valmistetuissa Loop One -laitteessa, tuottaa 1–500-asteikkoisen VOC-indeksin. (Kyllä, niissä on tosiaan 2 erillistä TVOC sensoria) Se toimii näin: algoritmi oppii jatkuvasti tilan normaalin ilmanlaadun ja suhteuttaa jokaisen mittaustuloksen siihen. Arvo 100 tarkoittaa "tilanne on tässä tilassa normaali". Poikkeama kertoo, että jotain on muuttunut.
| VOC-indeksi | Tulkinta |
|---|---|
| 1–100 | Normaalia parempi — Kaikki ok |
| 100 | Tilan normaali perustaso |
| 100–150 | Lievästi kohonnut |
| 150–250 | Selvästi kohonnut |
| 250–500 | Merkittävä tapahtuma — voimakas päästölähde lähellä |

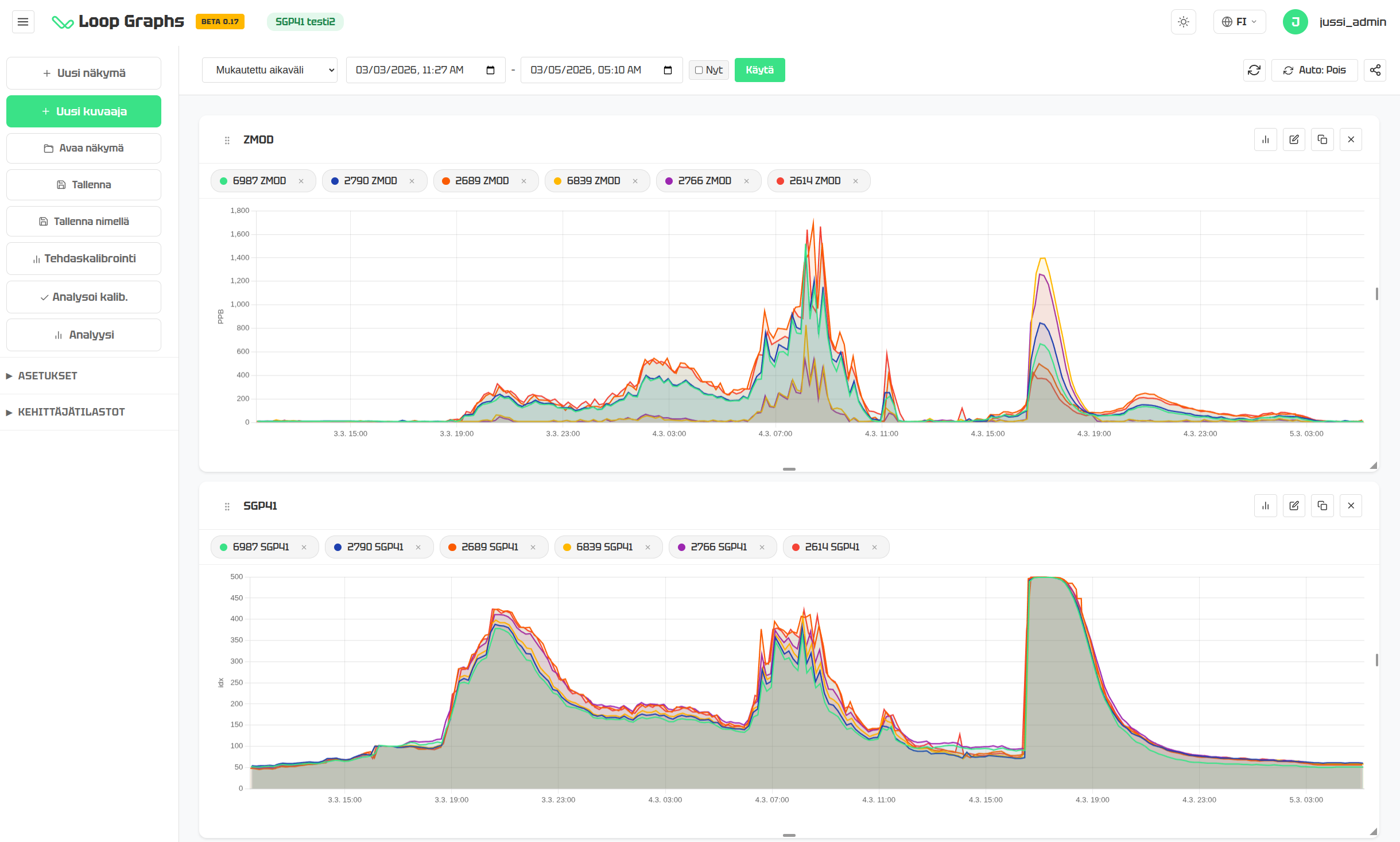

Koska indeksi on suhteellinen — ei absoluuttinen — laitteiden välinen hajonta pienenee huomattavasti. Samat kuusi laitetta kuin aiemmin, nyt SGP41-indeksi ja ZMOD4410 absoluuttisilla arvot mukana
Kuuden sensorin vertailu samasta tilasta. Indeksi käyrät kulkevat lähes päällekkäin
SGP41-indeksi samoista laitteista samalta ajanjaksolta. Tapahtumat näkyvät yhä — mutta nyt käyrät kulkevat lähes päällekkäin. Laitteet kertovat saman tarinan.
Tapahtumat ovat samat, mutta laitteiden välinen yhdenmukaisuus on aivan eri tasolla. Tämä tekee indeksistä luotettavan työkalun erityisesti silloin, kun verrataan useita tiloja tai useita laitteita keskenään.
Käytännön esimerkki: mitä data kertoo arjesta?
Tarkastellaan vielä konkreettista esimerkkiä datan analysoinnista. Alla oleva data on yksi yllä olevista laiteista samalta ajalta Kuvaajassa näkyy yhtä aikaa VOC-indeksi (vihreä) ja hiilidioksidipitoisuus (sininen)

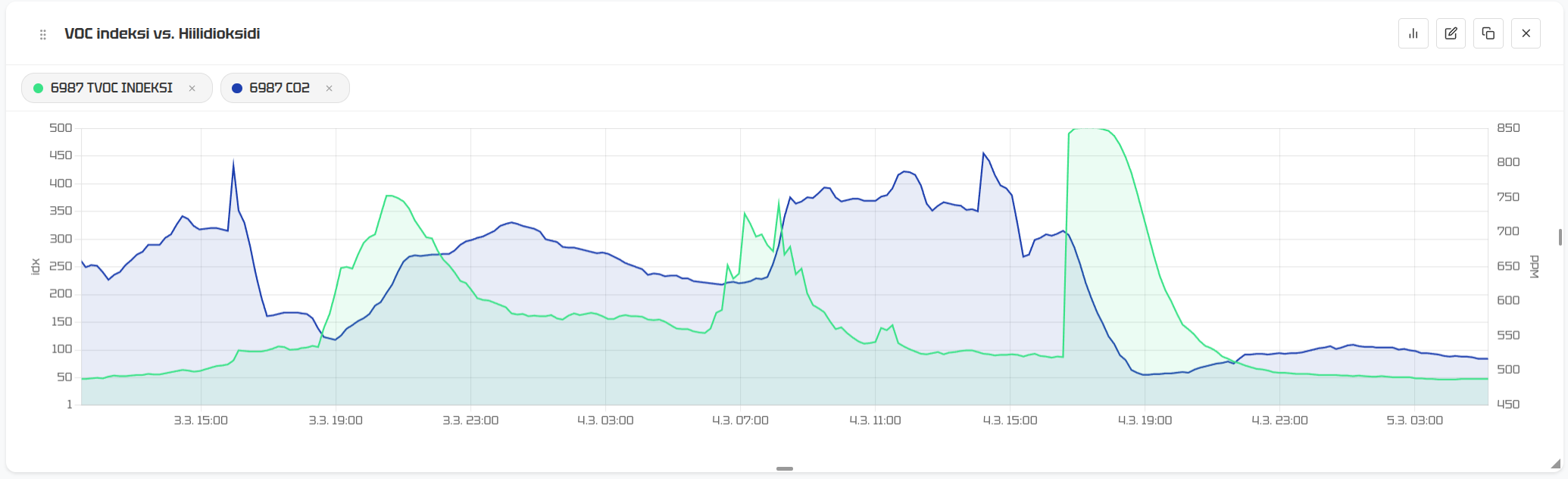

VOC-indeksi ja CO2 samasta sensorista. Useimmissa tapahtumissa molemmat nousevat yhdessä. Viimeisessä piikissä CO2 laskee samaan aikaan kun VOC nousee voimakkaasti.
VOC-indeksi (vihreä) ja CO2 (sininen) samasta tilasta. Data kattaa normaalia arkea etätyöhuoneesta: nukkuminen, herätys, ruoanlaitto, etätyöpäivä — ja yhden kontrolloidun testin. Mittaroitava huone on 70-vuotias purueristeinen ja painovoimaisella ilmanvaihdolla varustettu omakotitalo.
Datasta erottuu kaksi selkeästi erilaista tapahtumatyyppiä:
Ihmistoiminta näkyy molemmissa: Useimmissa tapauksissa VOC-indeksi ja CO2 nousevat yhdessä — ruoanlaittoa keittiöstä, ihmisiä tilassa, normaalit askareet. Hiilidioksidi kertoo ihmisistä, VOC kertoo toiminnasta.
Pelkkä VOC-piikki paljastaa kemiallisen lähteen: Ajanjakson lopussa on tapahtuma, jossa CO2 on laskemassa ja tila on muuten rauhallinen — mutta VOC-indeksi nousee täyteen 500:aan. Selitys: huoneesee tuotiin rätti johon oli tiputettu muutama tippa etanolia. Ei ihmisiä, ei CO2-nousua — mutta sensori tunnistaa haihtuvan yhdisteen välittömästi.
Tämä yhdistelmä on käytännössä erittäin hyödyllinen. Kun molemmat nousevat, kyse on todennäköisesti ihmistoiminnasta tai ilmanvaihdon riittämättömyydestä. Kun vain VOC nousee, lähde on kemiallinen.
Yhteenveto: mitä TVOC-mittaukselta voi odottaa
| Mitä voi tehdä | Mitä ei voi tehdä | |
|---|---|---|
| Jatkuva sensorimittaus | Havaita muutokset ja trendit, verrata tiloja toisiinsa, tunnistaa poikkeamat | Tunnistaa yksittäisiä yhdisteitä, verrata virallisiin ohjeraja-arvoihin |
| Laboratoriomittaus | Tunnistaa yhdisteet, verrata raja-arvoihin, tehdä viralliset johtopäätökset | Seurata jatkuvaa vaihtelua reaaliajassa |
TVOC-sensorimittauksen arvo on ennen kaikkea siinä, että se tekee näkymättömästä näkyvää — jatkuvasti, reaaliajassa. Se ei korvaa laboratorioanalyysiä silloin, kun tarvitaan tarkkoja pitoisuuksia tai virallisia johtopäätöksiä. Mutta se kertoo, milloin tilanne on muuttunut, ja antaa syyn selvittää miksi.
VOC-indeksi tekee tästä trendiseurannasta entistä luotettavampaa — yhdenmukaisia tuloksia eri laitteiden välillä, selkeä asteikko, ja rakenne joka on suunniteltu juuri poikkeamien tunnistamiseen.
